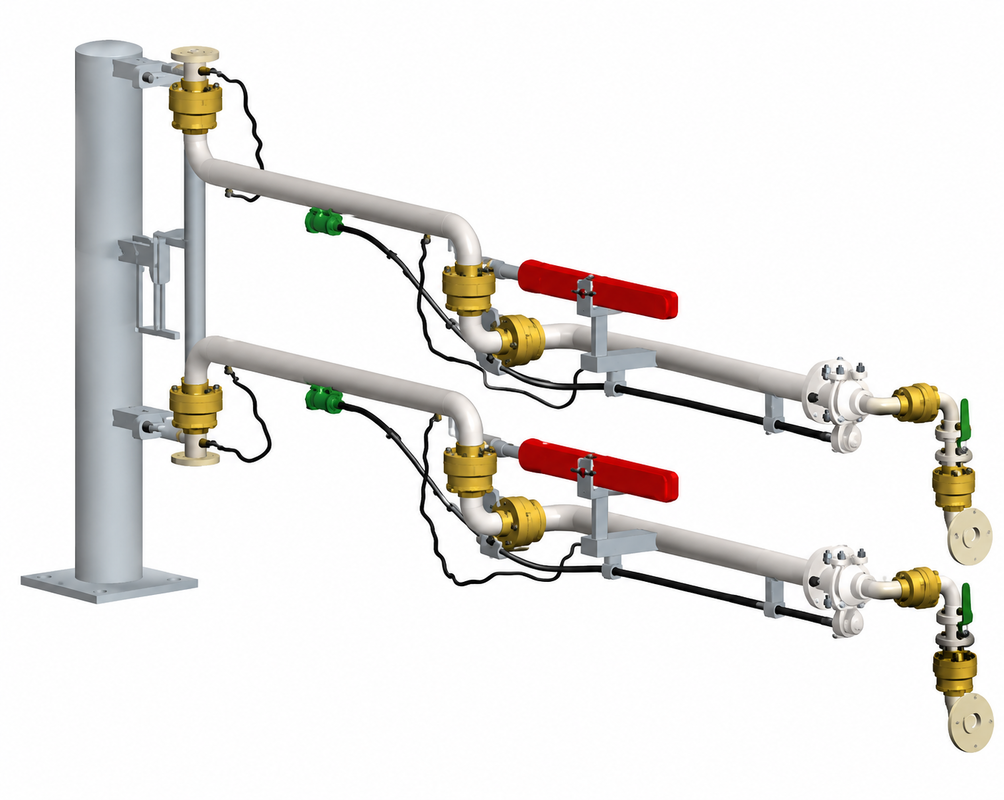

Cánh tay tải trên cùng với khôi phục hơi

Cánh tay nạp liệu phía trên có thu hồi hơi

Mô tả

Được thiết kế cho các ứng dụng nạp liệu kín phía trên, cánh tay nạp liệu thu hồi hơi này cung cấp khả năng truyền chất lỏng dễ bay hơi và độc hại một cách an toàn và đáng tin cậy cho xe bồn và toa xe lửa. Hệ thống hồi hơi tích hợp thu giữ và thu hồi hơi dễ bay hơi cao trong quá trình nạp liệu, giảm thiểu tổn thất sản phẩm, khí thải và tác động môi trường.

Thông số kỹ thuật

Đường kính danh nghĩa: DN50~DN200 (pha lỏng), DN50~DN100 (pha khí)

Áp suất thiết kế: -0.06MPa~2.5MPa

Nhiệt độ thiết kế: -40℃~+230℃
Vật liệu đường ống: thép carbon/thép không gỉ/lót PTFE
Vật liệu ống thả: hợp kim nhôm hoặc vật liệu khác
Tính năng
·

Thiết kế xoay linh hoạt:

 ·
Tùy chọn ống thả dạng ống lồng:

Đối với các xe bồn có chiều cao lớn, có thể cung cấp ống thả dạng ống lồng để cho phép nạp liệu từ dưới lên, giảm thiểu sự xáo trộn và cải thiện hiệu quả nạp liệu.

 Giảm hiệu ứng bắn tóe và tăng đột biến:
Có thể lắp đặt bộ làm lệch ống thả hoặc đầu ra ống nạp liệu nghiêng 45° để giảm thiểu bắn tóe và tăng đột biến, giúp bảo vệ cấu trúc xe bồn trong quá trình nạp liệu.

·

 Cơ chế khóa cánh tay bên trong giữ chặt cánh tay nạp liệu ở vị trí đỗ khi không sử dụng.
·

Hoạt động trơn tru và cân bằng:

 ·
Thoát nước đường ống hiệu quả:

 ·
Bảo vệ tĩnh điện nâng cao:

Thiết bị chống tĩnh điện phân tán hiệu quả các điện tích tĩnh và dòng điện lạc được tạo ra bởi dòng chảy chất lỏng qua hệ thống đường ống trong quá trình nạp và dỡ hàng.

 Khả năng chứa hơi đáng tin cậy:
Cánh tay nạp liệu được trang bị nón làm kín để kết nối miệng hầm an toàn và ống hồi hơi linh hoạt để thu hồi hơi, ngăn chặn sự thoát ra của hơi độc hại và cải thiện an toàn môi trường.

 Khóa vị trí làm việc tùy chọn:
Có thể lắp đặt tùy chọn cơ chế khóa cánh tay bên ngoài để cố định cánh tay nạp liệu ở vị trí làm việc.

·

 Có thể cung cấp xi lanh ép xuống để đảm bảo mối bịt kín chặt chẽ và đáng tin cậy giữa nón và miệng hầm xe bồn.
