Chi tiết sản phẩm
Hàng hiệu: COWELL
Model Number: FLR Series
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Thùng cứng
Thời gian giao hàng: 3-10 ngày làm việc
Điều khoản thanh toán: T/T
Nguồn điện: |
24V hoặc 220VAC |
Đường kính: |
15mm-2000mm |
Đầu ra máy phát: |
4-20mA; Xung; RS485 Modbus RTU; HART |
Nhiệt độ xung: |
-40℃~220℃ |
Sự chính xác: |
+-1-2,5% |
Nguồn điện: |
24V hoặc 220VAC |
Đường kính: |
15mm-2000mm |
Đầu ra máy phát: |
4-20mA; Xung; RS485 Modbus RTU; HART |
Nhiệt độ xung: |
-40℃~220℃ |
Sự chính xác: |
+-1-2,5% |

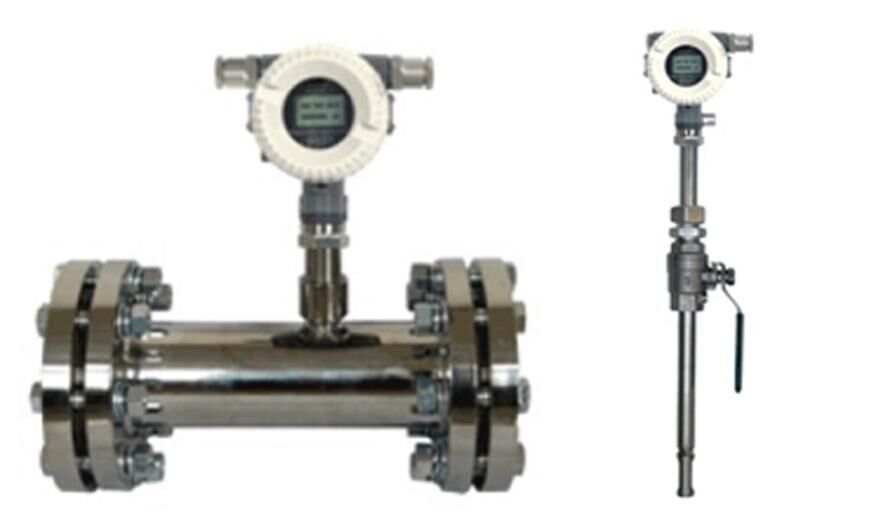

Máy đo lưu lượng khối lượng khí nhiệt FLR
Mô tả
Máy đo lưu lượng khối lượng khí nhiệt được thiết kế dựa trên nguyên tắc khuếch tán nhiệt và sử dụng phương pháp chênh lệch nhiệt độ liên tục để đo chính xác khí.số hóa cao, dễ cài đặt và đo chính xác.
Phần cảm biến bao gồm hai cảm biến nhiệt độ kháng cự bằng bạch kim cấp tham chiếu. Trong khi hoạt động, một cảm biến liên tục đo nhiệt độ trung bình T1;một cái khác tự sưởi ấm đến nhiệt độ T2 cao hơn nhiệt độ trung bình và được sử dụng để phát hiện tốc độ dòng chảy của chất lỏng, được gọi là cảm biến vận tốc.
Sự khác biệt nhiệt độ là ΔT = T2 ️ T1, nơi T2 > T1. Khi chất lỏng chảy qua, các phân tử khí va chạm với cảm biến và mang nhiệt ra khỏi T2, khiến nhiệt độ của nó giảm.Để duy trì một ΔT không đổi, dòng cung cấp đến T2 phải được tăng lên. Tiến chảy khí càng nhanh, nhiệt càng được mang đi. Có một mối quan hệ chức năng cố định giữa tốc độ lưu lượng khí và nhiệt tăng lên,là cơ sở của nguyên tắc chênh lệch nhiệt độ liên tục.
Ưu điểm
Đây là một máy đo lưu lượng khối lượng thực sự mà không yêu cầu sự bù đắp nhiệt độ hoặc áp suất để đo lưu lượng khí, đảm bảo hoạt động đơn giản và chính xác.Nó có thể cung cấp dòng chảy khối lượng khí hoặc dòng chảy định lượng tiêu chuẩn.
Nó có tỷ lệ quay rộng và có thể đo tốc độ khí từ cao đến 100 Nm / s đến thấp đến 0,1 Nm / s, làm cho nó phù hợp với việc phát hiện rò rỉ khí.
Nó có khả năng chống rung tuyệt vời và tuổi thọ dài.
Dễ dàng lắp đặt và bảo trì. Dưới điều kiện thực địa thích hợp, lắp đặt và bảo trì có thể được thực hiện mà không phải ngừng sản xuất (cần tùy chỉnh đặc biệt).
Nó áp dụng thiết kế hoàn toàn kỹ thuật số, cung cấp phép đo chính xác và bảo trì dễ dàng.
Với giao tiếp RS-485 hoặc HART, nó hỗ trợ tự động hóa nhà máy và tích hợp hệ thống.
Thông số kỹ thuật
|
Hiệu suất |
Các thông số kỹ thuật |
|
|
Chế độ cấu trúc |
Loại chèn |
Loại đường ống |
|
Trung bình |
Tất cả các loại khí (ngoại trừAcetylene) |
|
|
Phạm vi dòng chảy |
DN80 ~ 4000mm |
DN15 ~ 2000mm |
|
Tốc độ |
0.1~100Nm/s |
|
|
Độ chính xác |
+-1~2,5% |
|
|
Nhiệt độ hoạt động |
Cảm biến -40 ~ +220°C Chuyển đổi -20~+45°C |
|
|
Áp lực làm việc |
≤ 2.5Mpa |
≤ 4.0Mpa |
|
Cung cấp điện |
DC 24V hoặc 220VAC ≤ 18W |
|
|
Tốc độ phản ứng |
1S |
|
|
Tín hiệu đầu ra |
4 ~ 20mA, xung, RS-485, Hart Protol |
|
|
Cảnh báo |
1-2 Route Relay liên lạc mở bình thường,10A/220VAC;5A/30VDC |
|
|
Loại cấu trúc |
Khối hợp hoặc tách biệt |
|
|
Vật liệu đường ống |
Thép carbon, thép không gỉ, nhựa |
|
|
Hiển thị nội dung |
Tỷ lệ lưu lượng khối lượng, tỷ lệ lưu lượng khối lượng trong điều kiện tiêu chuẩn, tỷ lệ lưu lượng tích lũy, thời gian tiêu chuẩn, thời gian hoạt động tích lũy, tốc độ lưu lượng, vv |
|
|
Lớp bảo vệ |
IP65 |
|
Phạm vi dòng chảy
|
Đường ống dẫn Loại |
Chiều kính |
Áp lực |
Phạm vi lưu lượng không khí |
Phạm vi lưu lượng hydro |
Cài đặt Sizemm |
|
DN15 |
1.6 |
0.6565 |
0.1 ¢ 10 |
200 |
|
|
DN25 |
1.6 |
1.75175 |
0.28 ¢ 28 |
200 |
|
|
DN32 |
1.6 |
2.9 ¢290 |
0.45 45 |
200 |
|
|
DN40 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
200 |
|
|
DN50 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
200 |
|
|
DN65 |
1.6 |
12 ¢1200 |
1.85185 |
260 |
|
|
DN80 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
260 |
|
|
DN100 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
260 |
|
|
DN125 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
260 |
|
|
DN150 |
1.6 |
63 ¢6300 |
9.4 ¢ 940 |
260 |
|
|
DN200 |
1.6 |
100 ¢10000 |
18.81880 |
260 |
|
|
DN250 |
1.6 |
170 ¢ 17000 |
28.2820 |
300 |
|
|
DN300 |
1.6 |
250 ¢ 25000 |
40.6 ¢4060 |
300 |
|
Loại chèn |
Chiều kính |
Áp lực |
Phạm vi lưu lượng không khí |
Phạm vi lưu lượng hydro |
Kích thước cài đặtmm |
|
DN80 |
1.6 |
0.6565 |
0.1 ¢ 10 |
Kích thước lỗ ống 20MM |
|
|
DN100 |
1.6 |
1.75175 |
0.28 ¢ 28 |
||
|
DN125 |
1.6 |
2.9 ¢290 |
0.45 45 |
||
|
DN150 |
1.6 |
4.5 ¢ 450 |
0.7 ¢ 70 |
||
|
DN200 |
1.6 |
7 ¢ 700 |
1.1 ¥ 110 |
||
|
DN250 |
1.6 |
12 ¢1200 |
1.85185 |
||
|
DN300 |
1.6 |
18 ¢ 1800 |
2.8 ¢ 280 |
||
|
DN300 |
1.6 |
28 ¢ 2800 |
4.7 ¢470 |
||
|
DN350 |
1.6 |
44 ¢ 4400 |
7 ¢ 700 |
||
|
DN300 |
1.6 |
63 ¢6300 |
9.4 ¢ 940 |
||
|
DN300 |
1.6 |
100 ¢10000 |
18.81880 |
||
|
DN350 ~ DN1000 |
1.6 |
... |
... |
